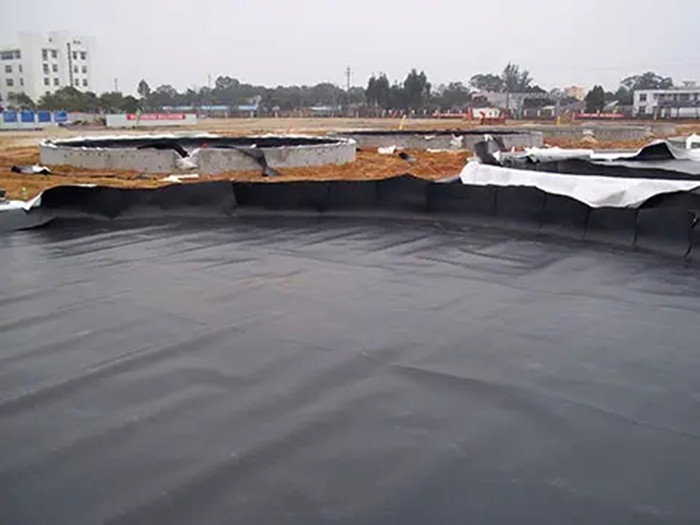

油罐設(shè)計防滲層為2.0mm高密度聚乙烯土工膜，土工膜上下各用600g/㎡的長絲土工布來作為防護(hù)層。土工膜等材料要求符合相關(guān)規(guī)范要求。建議幅寬6.0 m,各幅之間用搭接雙面焊接，搭接寬度不小于10 cm,防滲膜和混凝土環(huán)墻之間采用膨脹螺絲固定。

根據(jù)儲罐基礎(chǔ)的施工圖及施工工藝要求,主要的施工工序為:材料進(jìn)場一材料檢驗-環(huán)墻基礎(chǔ)回填到設(shè)計高度一回填檢測一長絲土工布鋪設(shè)-防滲膜鋪設(shè)-防滲膜搭接焊接一長絲土工布鋪設(shè)。

長絲土工布的鋪設(shè)方法:

1、用人工滾鋪;布面要平整,并適當(dāng)留有變形余量。

2、長絲士工布的安裝通常用搭接、縫合和焊接幾種方法。縫合和焊接的寬度一般為10cm以上,搭接寬度一般為20cm以上。可能長期外露的工布,則應(yīng)焊接或縫合。

3、熱風(fēng)焊接是長絲士工布連接的常用方法,即用熱風(fēng)槍對兩片布的連接瞬間高溫加熱,使其部分達(dá)到融熔狀態(tài),并立即使用一定的外力使其牢牢地粘合在一起。

4、土工布鋪設(shè)完畢由現(xiàn)場監(jiān)理工程師認(rèn)可后鋪設(shè)土工膜。

5、土工膜上下土工布是在土工膜由甲方、監(jiān)理認(rèn)可后同上進(jìn)行鋪設(shè)。

6、膜上下兩層土工布在有錨固槽的部位都應(yīng)與土工膜一同埋入錨固槽內(nèi)或一同進(jìn)行壓條固定。注意:采用射釘錨固時,壓條寬度不小于2cm,厚度不得小于2mm,射釘間距不應(yīng)大于400mm,壓條明露處應(yīng)有防腐措施。

土工布安裝施工注意事項：

1土工布只能用土工布刀進(jìn)行切割(鉤刀) ,如在場地內(nèi)切割,對其他材料須采取特殊保護(hù)措施,以防由于切割土工布而對其造成不必要的損壞

2在鋪設(shè)土工布的同時,必須采取一切必要措施,以防止對下面一層材料造成破壞;

3在鋪設(shè)土工布時,必須注意不要讓石頭、尖銳物體等有可能破壞土工布

4安裝結(jié)束后,對所有土工布表面進(jìn)行目測以確定所有損壞的地主,作上標(biāo)記并進(jìn)行修補,確定鋪設(shè)表面沒有可以造成損壞的外來物質(zhì)；

5安裝時對縫合特別注意以確保沒有泥土或礫石覆蓋層中的礫石進(jìn)入士工布中間。

HDPE土工膜的鋪設(shè)方法:

1.用人工滾鋪;鋪面要平整,并適當(dāng)留有變形余量。

2. HDPE膜裁切之前,應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸,然后按實際裁切,一般不宜按圖示尺寸裁切,應(yīng)逐片編號,詳細(xì)記錄在表格上。

3,鋪設(shè)HDPE土工膜時應(yīng)力求焊縫最少,在保證質(zhì)量的前提下,盡量節(jié)約原材料。同時也容易保證質(zhì)量.

4,膜與膜之間接縫的搭接寬度 一般不小于10cm,通常使焊縫排列方向平行于更大坡度,即沿坡度方向排列。

5,通常在拐角及畸形地段,應(yīng)接縫長度盡量減短。除特殊要求外,在坡度大于1:6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi),盡量不設(shè)焊縫。

6. HDPE土工膜在鋪設(shè)中,應(yīng)避免產(chǎn)生人為皺,溫度較低時,應(yīng)盡量拉緊,鋪平。

二、土工膜的焊接

1,熱鍥焊機焊接工序分為:調(diào)節(jié)壓力設(shè)定溫度設(shè)定速度焊縫搭接檢查裝膜入機啟動馬達(dá)加壓焊接。

2,接縫處不得有油污、灰塵, HDPE土工膜的搭接段面不應(yīng)夾有泥沙等雜物,當(dāng)有雜物時必須在焊接前清理干凈。

3,每天焊接開始時,必須在現(xiàn)場先試焊一條0.9m X0. 3m 試樣,搭接寬度不小于10cm,并用拉力機現(xiàn)場進(jìn)行剝離和剪切試驗,試樣合格后,便可用當(dāng)時調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標(biāo)明日期、時刻、環(huán)境溫度。熱鍥焊機在焊接過程中,需隨時注意焊機的運行情況,要根據(jù)現(xiàn)場的實際情況對速度和溫度進(jìn)行微調(diào)。

4,焊縫要求整齊、美觀、不得有清焊、跳走現(xiàn)象。

5,在遇上土工膜長度不夠時,需要長向拼接,應(yīng)先把橫向焊縫焊好,再焊縱縫,橫向焊縫相距大于50cm應(yīng)成T字型,不得十字交叉。。

6.焊膜時不許壓出死折,鋪設(shè)HDPE土工膜時,根據(jù)當(dāng)?shù)貧鉁刈兓群虷DPE土工膜性能要求,預(yù)留出溫度變化引起的伸縮變形量。

7,當(dāng)手提焊機的溫度控制所指示的焊機溫度低于200℃時,要用干凈的布或棉紗撣掉再焊,必要時應(yīng)重新打磨,切忌用手擦拭。

8,當(dāng)接縫處有結(jié)露、潮濕、泥沙等影響時,處理后再進(jìn)行焊接。

9，在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接,但采取防護(hù)措施時除外。

土工膜施工注意事項

1,電器設(shè)備、電源線路應(yīng)符合有關(guān)專業(yè)規(guī)范要求。

2、除熱風(fēng)焊接外,熱風(fēng)槍的嘴部在任何情況下都不得與HDPE膜面接觸,并且盡可能的遠(yuǎn)離膜面、人體、機械等物體。

3焊機在不使用時,不得直接放置在HDPE膜面上,應(yīng)放置在支架或沙袋帶上。

4裁膜刀使用完畢后，應(yīng)立即將刀片收回刀盒內(nèi)。

5在現(xiàn)場使用的各種臨時性小型工具，使用完畢。應(yīng)及時放入工具箱內(nèi)。

6嚴(yán)禁將從擠壓焊接機槍頭摘下的焊料物直接丟棄在土工膜面上。

7不允許從事有可能破壞土工膜成品的一切活動。
